AIO-6 ドライブレコーダー機能用前後カメラ

取扱説明書

取り付け方法

カメラを適切な位置に貼り付け、上部のロゴが真上を向くように回転させます。 (注意:振動の激しい場所には設置しないでください。画像が揺れる場合があります)

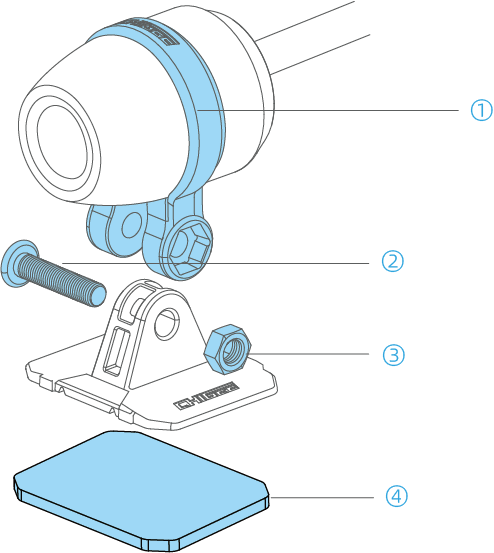

取り付けクランプ

M4x20穴付きトルクスボルト

カメラの仰俯角を調整してください。

M4ナット

両面テープ
(3M VHB両面テープ)

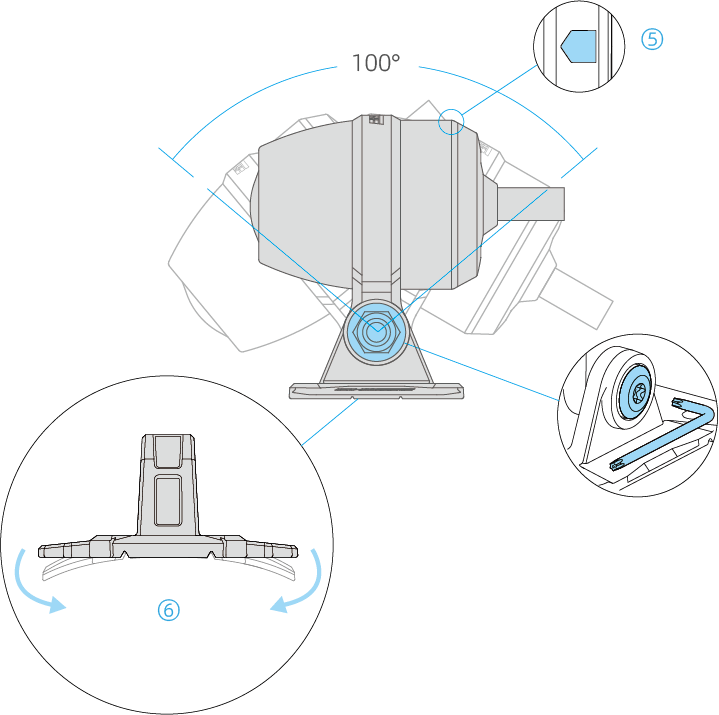

角度調整マーク
角度調整マークが上を向くように調整してください。

底部は折り曲げ可能

カメラマウントベース裏面とカメラ取り付け場所を必ず十分に脱脂し、カメラ用両面テープでカメラマウントベースを貼り付けます。最適な接着力を確保するため、少なくとも 10 秒間しっかりと押し、30分間放置します。※貼り付け後24時間経過すると粘着力が最大化し安定します。

配線方法

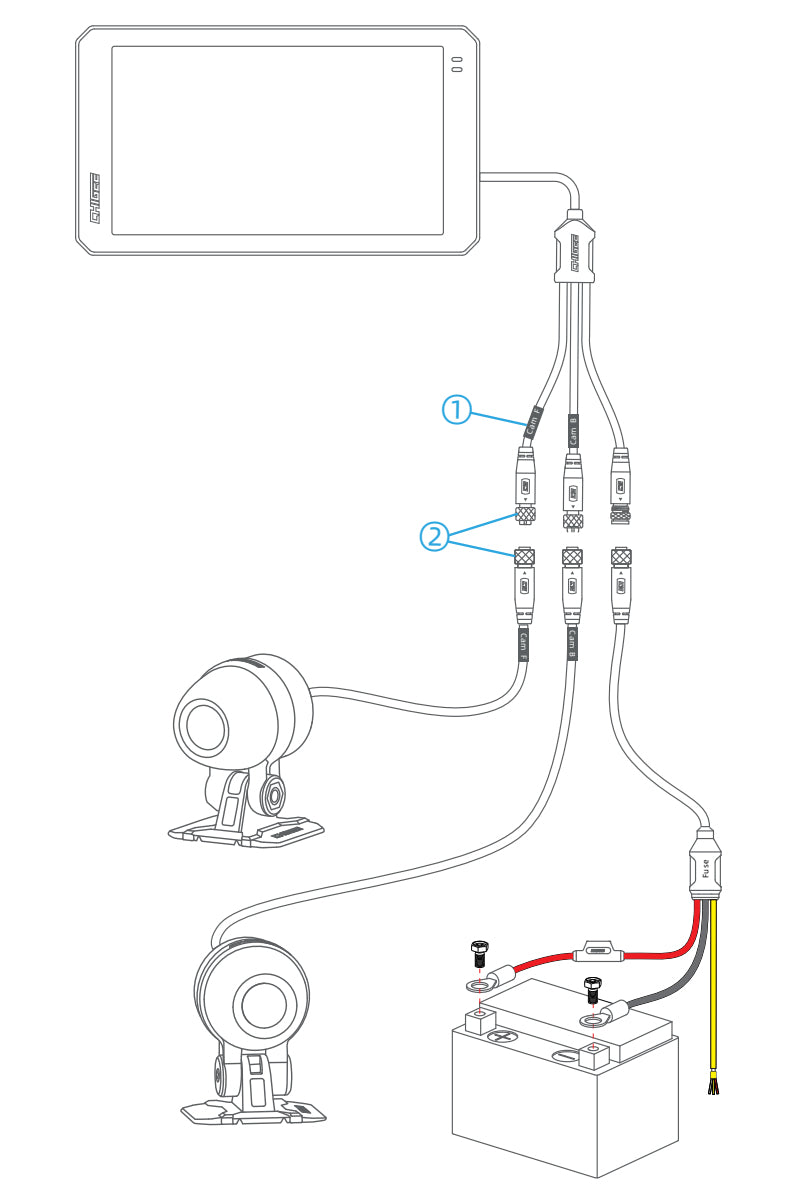

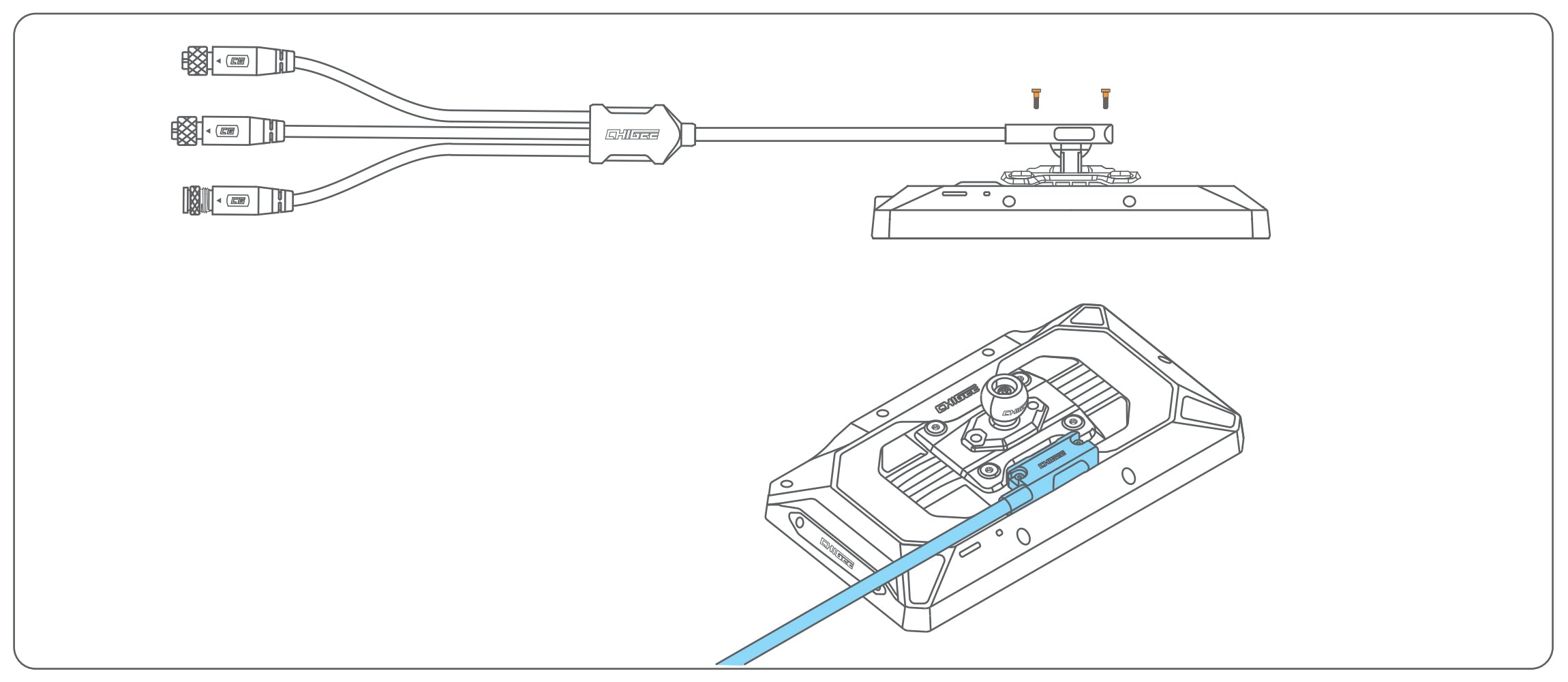

モニター本体に接続した分岐ハーネスに、電源ケーブルとカメラを取り付けます

分岐ハーネスの表示に従って前後を判別し、それぞれのカメラを接続します。
资源 1400

フロントカメラ

资源 2400

リヤカメラ

接続する際は、同じ色のコネクタを合わせ、矢印標識▲に合わせて差し込み、ナットを締めてください。

取付方法について

Install the CG Quick-Release Module with camera

Install the BMW Quick-Release Module with camera

仕様

解像度

1920x1080

フレームレート

55FPS

HDR

対応

寸法

39.6 x 35.98 x 47mm

防水防塵レベル

IP68
