BMW用クイックリリースベース

取扱説明書

1.ボールヘッドベースの取り外し

モニター本体から標準のボールヘッドマウントを取り外しま す。この後の手順3で、クイックリリースベースの取り付けに 標準ボールヘッドを使う場合はボールヘッドをベースから取り 外しておきます。

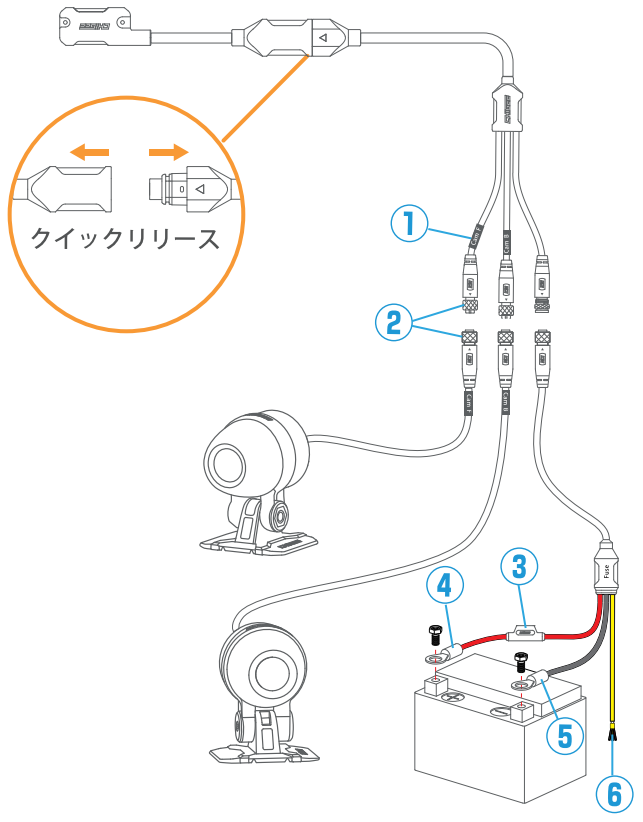

3.カメラの接続

カメラのクイックリリースケーブルをフロント/バックカメラと車両バッテリーに接続します。
①クイックリリースケーブルの表示に従って前後を判別し、それぞれのカメラを接続します。
资源 1400

フロントカメラ

资源 2400

リヤカメラ

4·電源ケーブルの接続

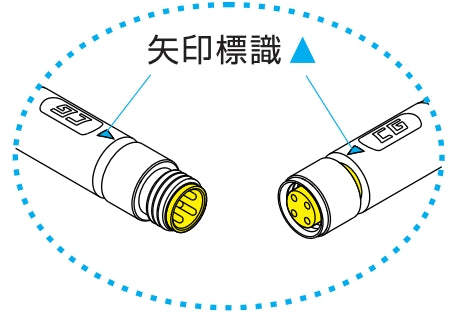

 ②接続する際は、同じ色のコネクタを合わせ、矢印標識 に合わせて差し込み、ナットを締めてください。

 ②接続する際は、同じ色のコネクタを合わせ、矢印標識 に合わせて差し込み、ナットを締めてください。

③ヒューズボックス(3A)

④赤い線をバッテリーの+に接続します。

⑤ 黒い線をバッテリーの一に接続します。

⑥黄色い線をACCに接続します。

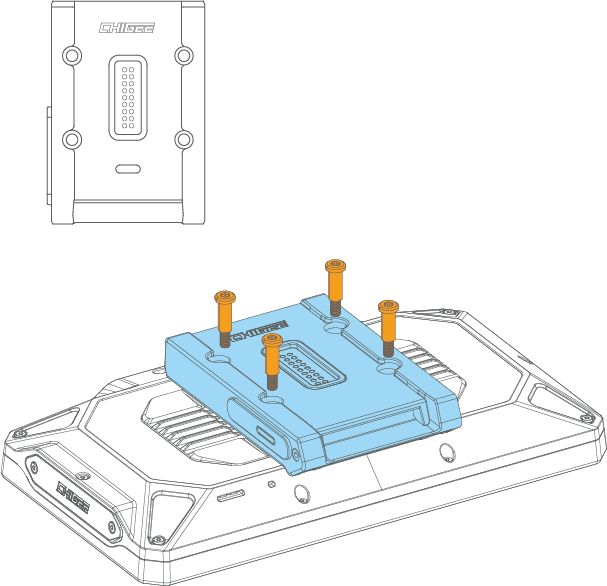

2. BMW用クイックリリースベースの取り付け

BMW用クイックリリースベースを本体に取り付け、ネジを締めます。(推奨トルク: 0.8N.m)

取り付けネジにはネジロックが塗布されています。接着剤を追加で塗布しないでください。

ご注意

●取付け作業前に必ずバッテリーのマイナス端子(マイナスターミナル)を外してください。結線中にショートすることがあり、感電や車両火災の原因になります。
●ACCは必ず車両の電源ON時に常時電流が流れている箇所に接続してください。
●市販のアクセサリー電源ユニットはご利用いただけません。正常に起動/終了ができない、再起動を繰り返す、動作が安定しない等、不具合の原因になります。

5·クイックリリースケーブルの接続

カメラクイックリリースケーブルをBMW用クイックリリースベース側面のUSB Type-C端子に挿入し、ネジを締めます。防水性確保のため頻繁な分解は避けてください。(推奨ネジ締めトルク:1.8 Kgf.cm)

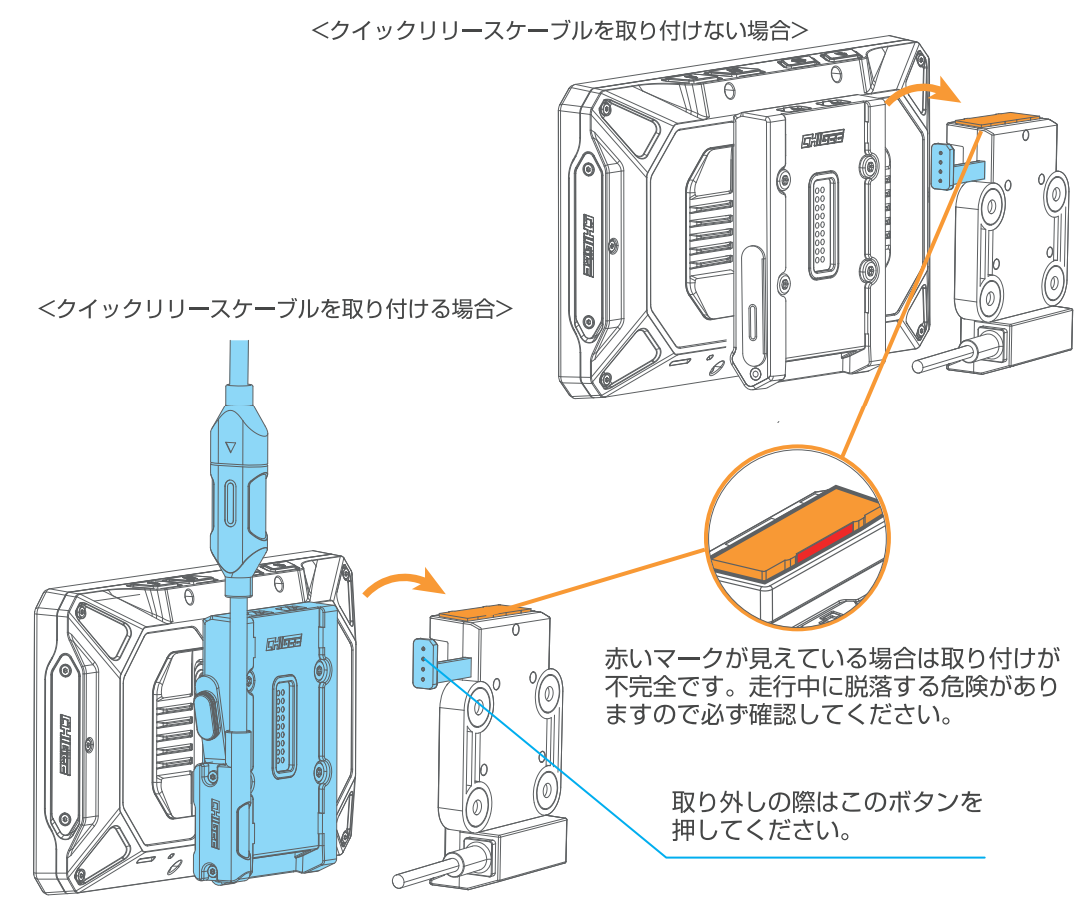

6. BMW純正ナビクレードルへの取り付け

本製品を取り付けたモニター本体をBMW純正ナビクレードルに取り付けます。 ユニットの落下を防ぐため確実に取り付けられていることを確認してください。

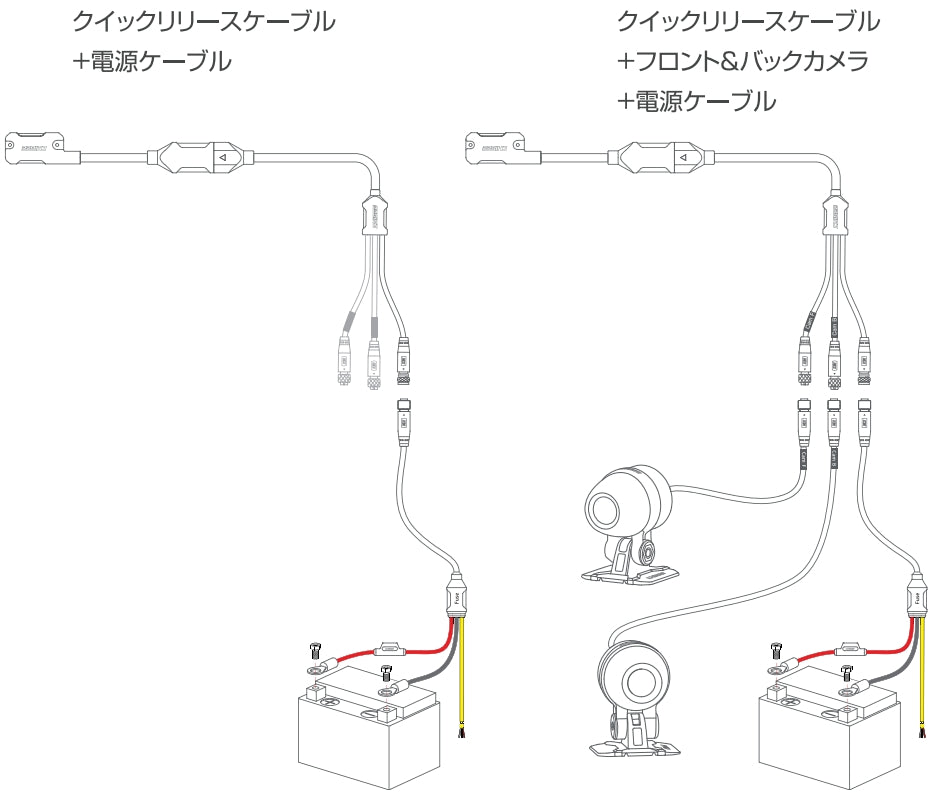

クイックリリースケーブルの使用について
本製品を取り付ける機種とカメラの有無に合わせて次の手順を選択してください。

AIO-6 MAX

・フロント&バックカメラセットを併用しない場合

→クイックリリースケーブルを取り付ける必要はありません。

→6. BMW純正ナビクレードルへの取り付け

・フロント&バックカメラセットを併用する場合

→3.カメラの接続



AIO-6 LTE

・フロント&バックカメラセットを併用しない場合
→4.電源ケーブルの接続
・フロント&バックカメラセットを併用する場合
→3.カメラの接続



BMW純正ナビクレードルは、車両のエンジンを切ると電源が完全に切れます。AIO-6 LTEモデルの振動アラーム通知やリモートライブストリーミング機能を使用するには、カメラの搭載の有無にかかわらず、クイックリリースケーブルがBMW用クイックリリースモジュールのType-Cポートに接続され、電源ケーブルに差し込まれている必要があります。

取付方法について
Poster

BMWクリニックリリースマウント+カメラの取付方法

仕様

型番

MFP0174

寸法

55x14x80mm

材質

PA66

防水防塵レベル

IP68
