Manual for AIO-6 LTE

AIO-6 LTE

取扱説明書

この度はAKEEYO x CHIGEEのスマートライドモニターAIO-6 LTEをご購入いただき誠にありがとうございます。

本製品AIO-6は、ライディングのために生まれ、冒険のために設計され、究極のインテリジェントライディングを提供します。

・画期的な6インチ/2300Nitの超高輝度ディスプレイを搭載し卓越した視覚体験を提供します。車載グレードの両面バックライト技術がクラスを超えた鮮明さと明るさを提供します。A53デュアルコアプロセッサと最新のCHIGEE OS2を搭載し、よりスムーズな操作と優れたパフォーマンスを実現します。

・革新的なクイックリリース設計によりブランドやモデルの制限を解消、BMW専用のクイックリリースモジュールは純正ナビゲーションマウントにシームレスに統合されます。55fps HDR高解像度カメラ、BSDブラインドスポット検出、IP69K規格の防水·防塵性能、強化された耐衝撃構造、高精度GPSを備えたAIO-6は、包括的な安心を提供します。

製品構成

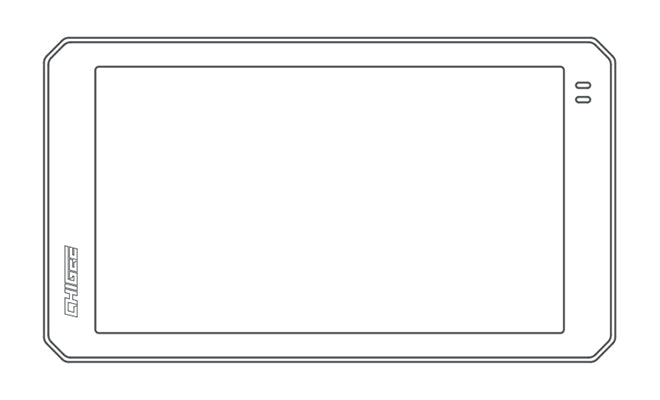

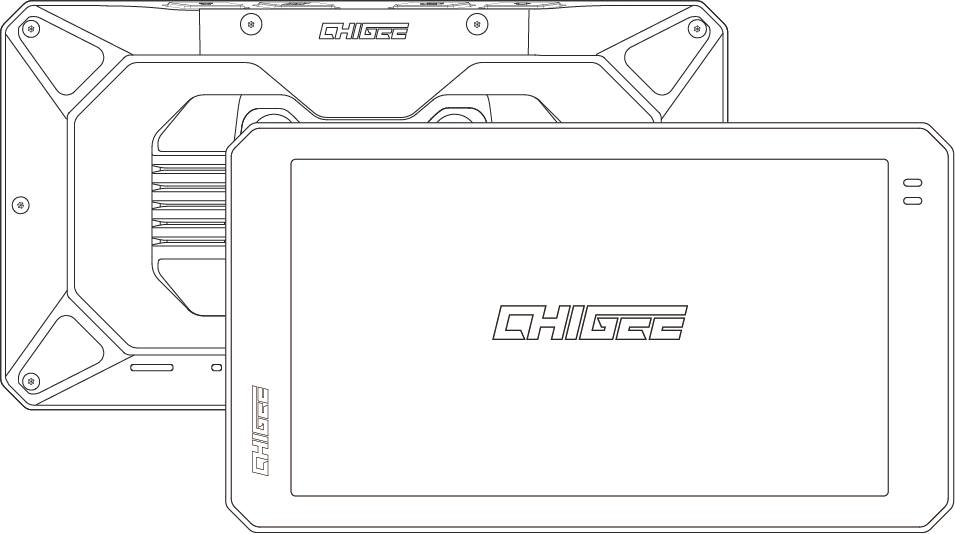

AIO-6 LTE 本体 ×1

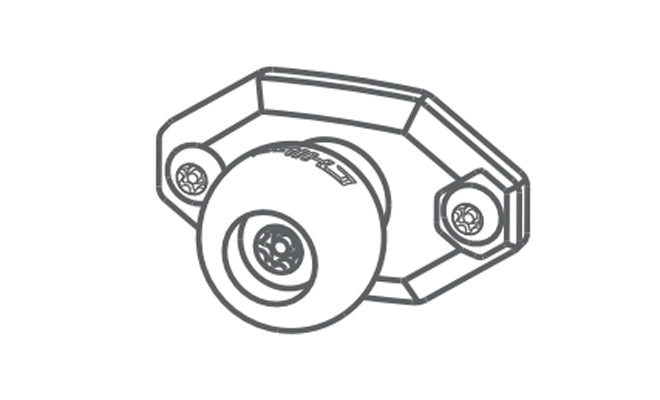

標準ボールヘッド ×1

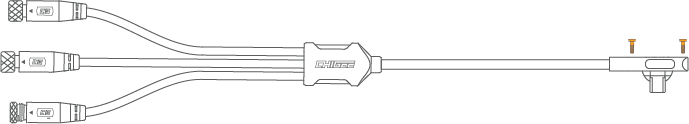

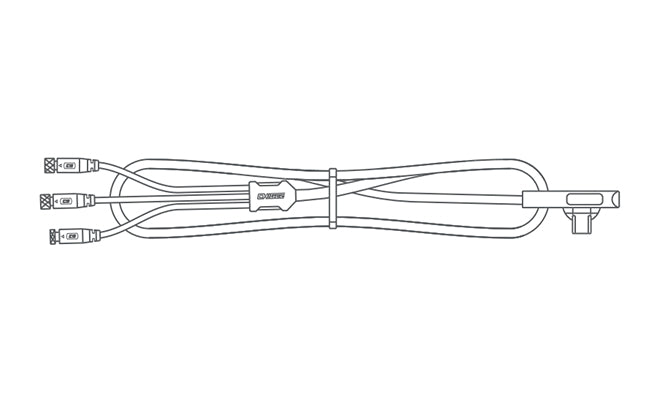

分岐ケーブル ×1

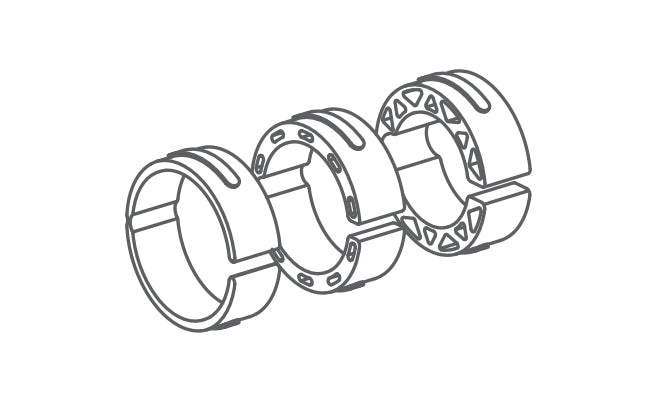

クランプスペーサーセット× 1/傷つき防止テープ) (Φ22.2/Φ25.4/Φ28mm

ハンドルクランプマウント×1

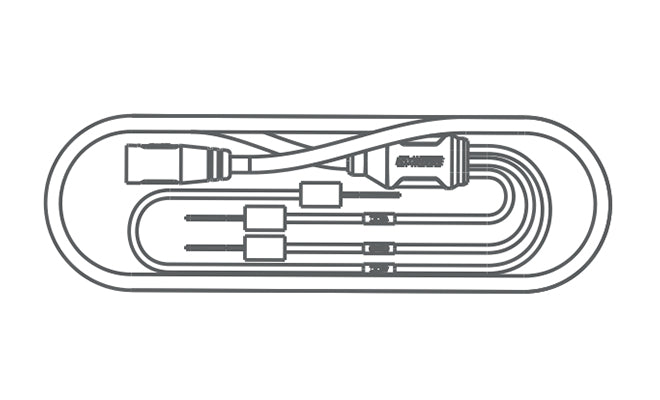

電源ケーブル×1

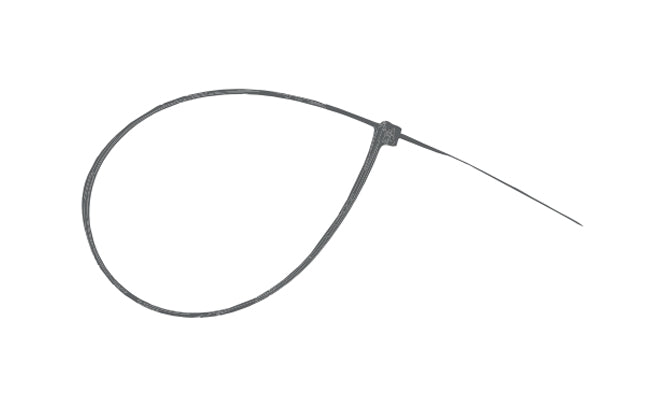

ナイロン結束バンド ×5

取り付け工具セット×1

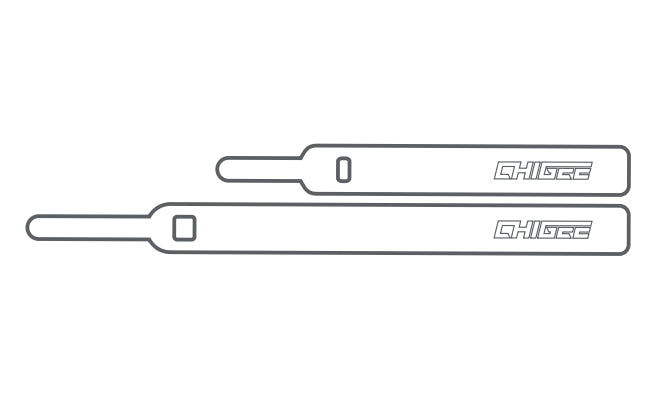

面ファスナー結束バンド ×1

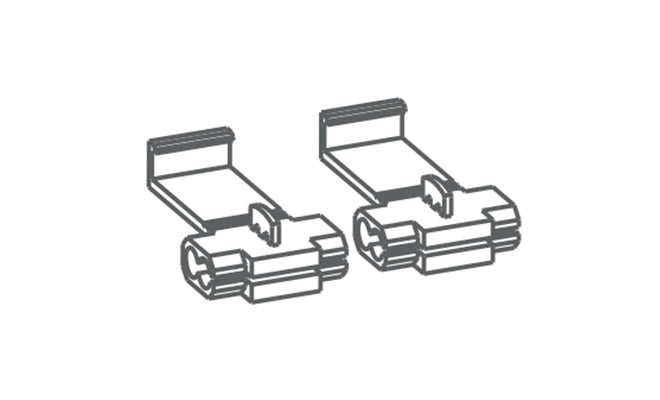

エレクトロタップ ×2

ステッカーセット×1

SIMカード×1

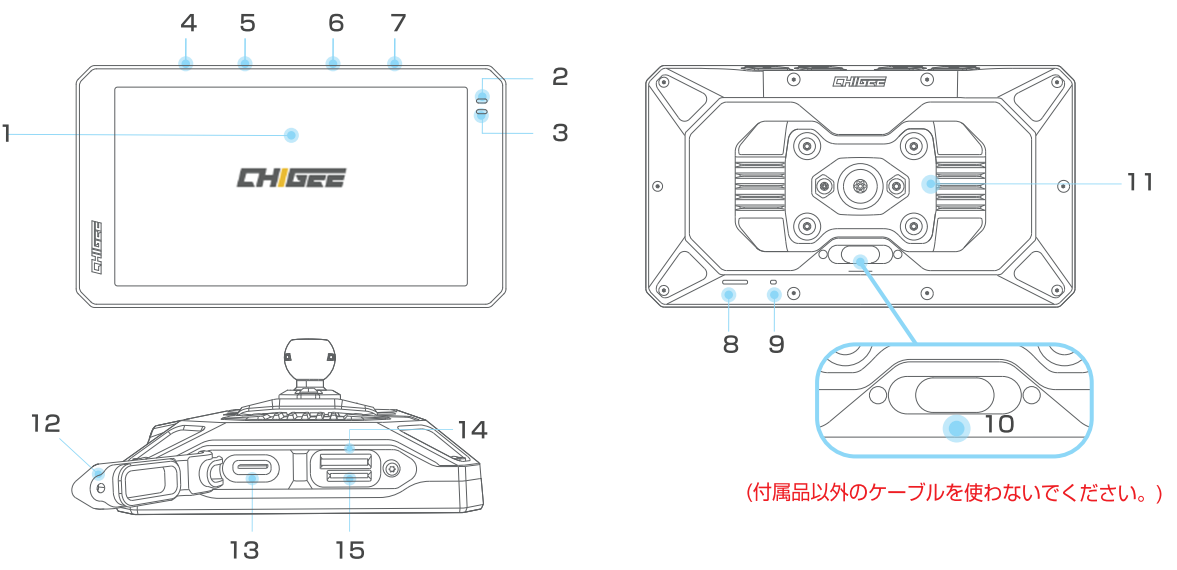

Part Details

1.ディスプレイスクリーン
2.録画インジケーター(録画中は点滅します）

3. 光感知センサー
4. ホームボタン
5. 切り替えボタン
6·ドライブレコーダーボタン
7. 画面ロックボタン
8.スピーカー
9. マイク

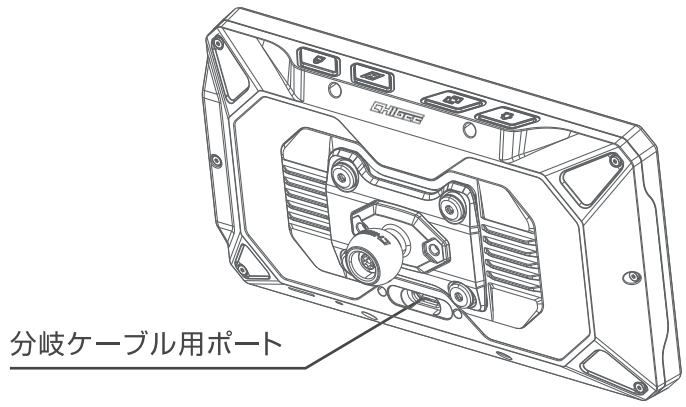

10. 分岐ケーブル用ポート
11.振動吸収ダンパーベース
12. 防水キャップ
13. 診断用ポート
14.SDカードスロット
15. SIMカードスロット

取り付け方法

microSDカードの脱着

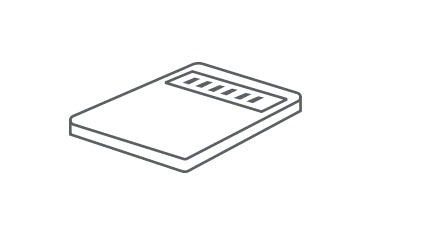

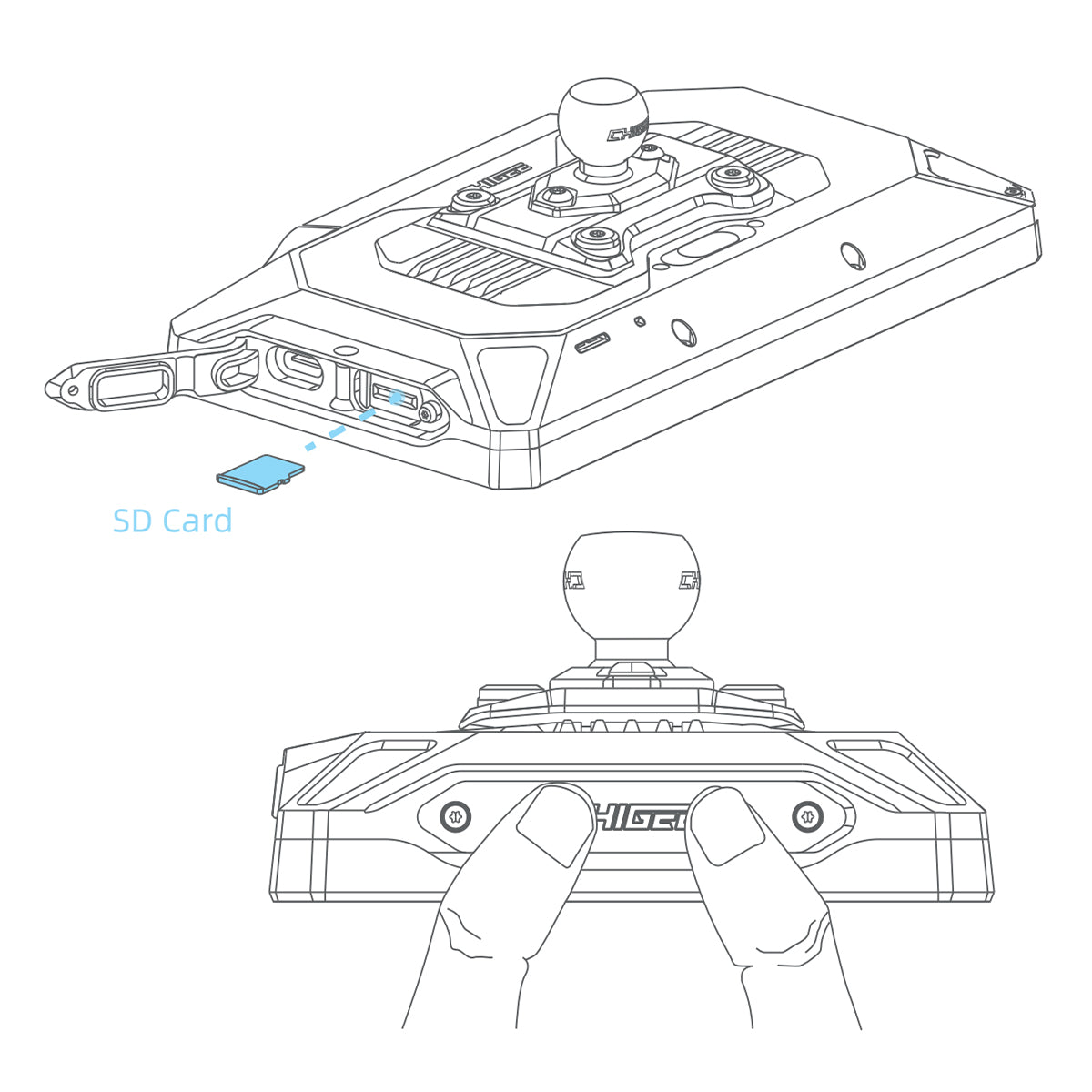

モニター本体の側面の防水キャップを開け、SDカードスロットを露出させます。SDカードを取り出す際は挿入されているカードを一旦押し込み、手を離すとカードが手前に出てきます。装着する場合はカードをスロットの奥までー旦押し込み、手を離します。

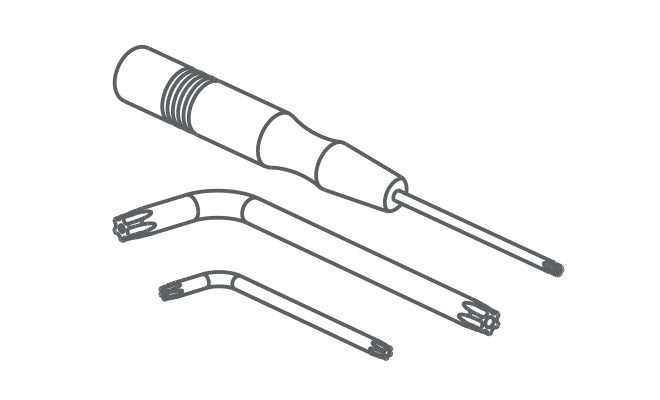

※防水キャップはT5トルクスネジで取り付けられています。必ず付属品のT5トルクスドライバーでネジを外してからキャップを外してください。 ※SDカードの脱着がやり難い場合はピンセット等をご使用ください。

※microSDカードを脱着後は、防水キャップを本体と面一になるまでしっかりと押し込んでください。押し込まないと防水性能が損なわれる可能性があります。

本体の取り付け

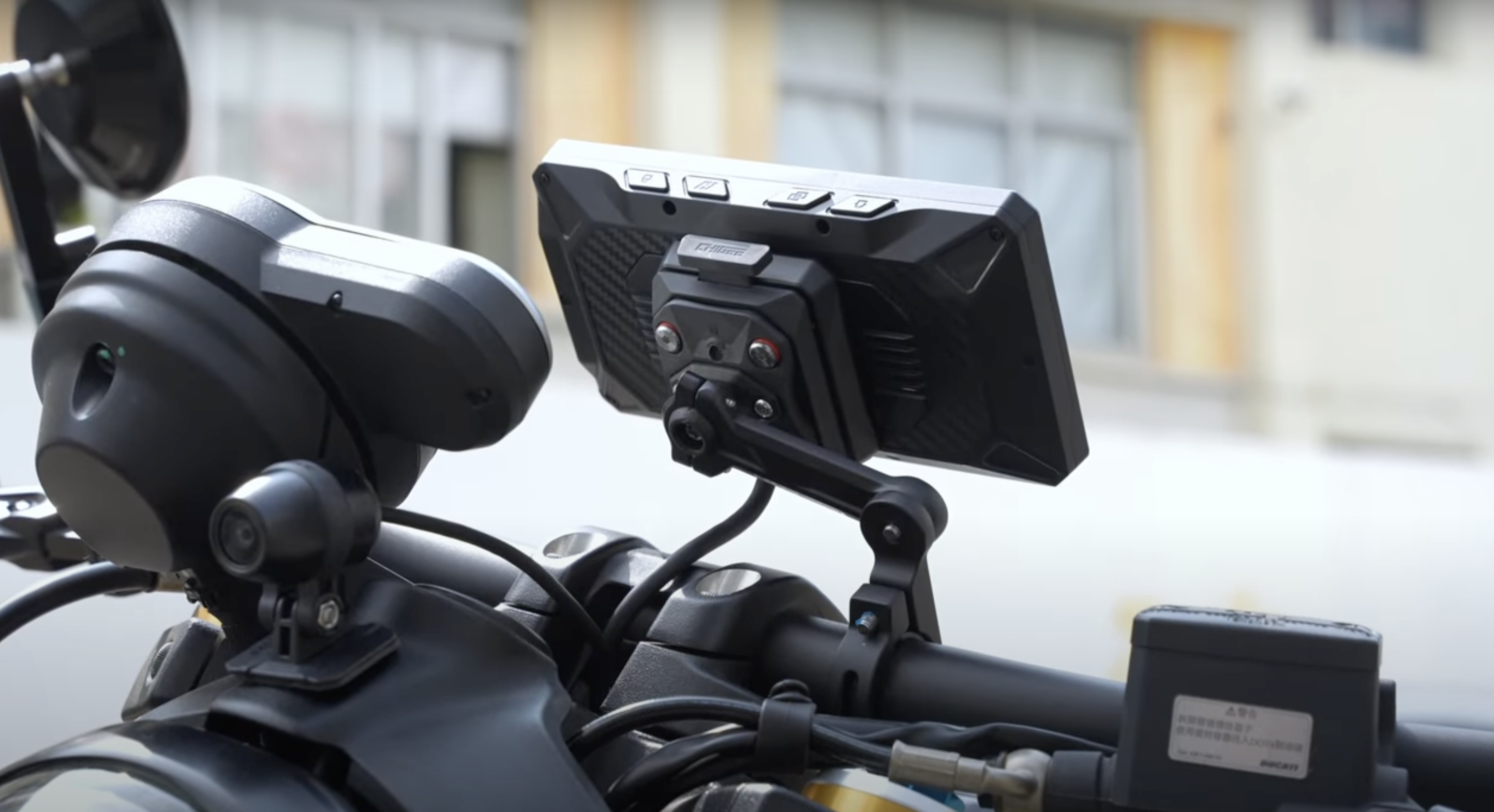

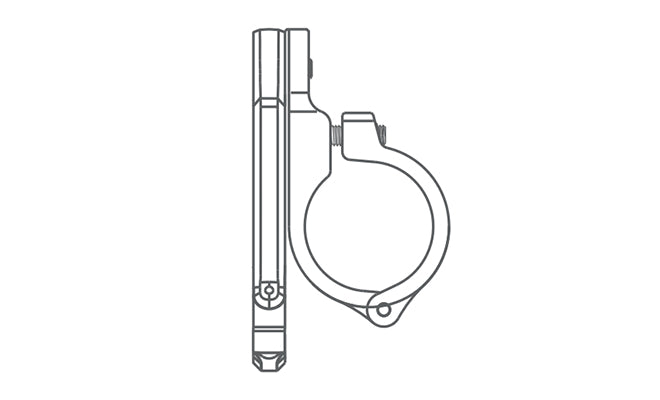

本体を付属品のハンドルクランプマウントを使用して車体に取り付ける場合は、ハンドルバーに下記の要領で取り付けてください。

Φ28.6mmlファットバー用

Φ25.4mmインチバ一用

Φ22.2mm汎用ハンドルバー用

※ハンドルバーの直径に合わせて、適切なクランプスペーサーを選択してください。32mmのハンドルバーの場合は、傷を防ぐために傷つき防止テ一プを使用してください。

配線

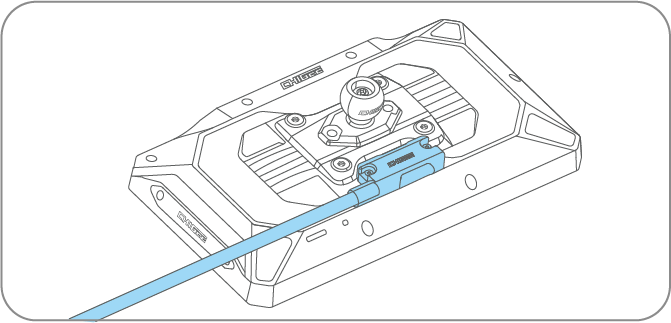

1. 分岐ケーブルを本体の分岐ケーブル用ポートに差し込み、ネジをしっかりと締めます。

T5トルクスネジ

2. バッテリーに電源ケーブルを接続します。

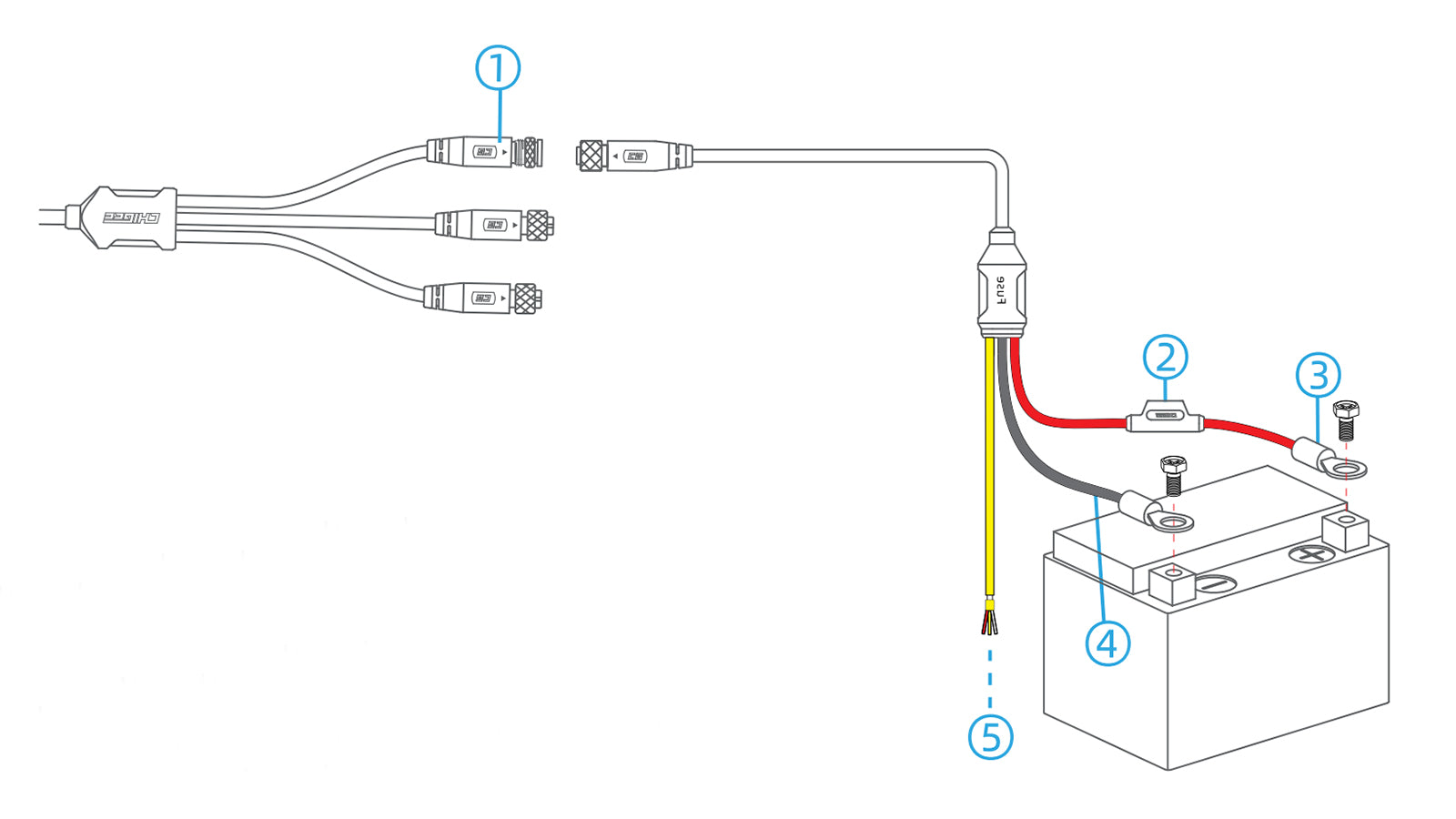

取り付けた分岐ケーブルと電源ケーブルを接続します。接続する際は、同じ色のコネクタを合わせ、矢印標識に合わせて差し込み、ナットを締めてください。

と③電源ケーブルの赤い線をバッテリーの+に接続します

電源ケーブルの黒い線をバッテリーの一に接続します。

電源ケーブルの黄色い線をACCに接続します。

電源ケーブルの取付について

取付方法の動画

CGクリニックリリースベースの取付方法

BMWのクリニックリリースマウントと前後カメラの取付方法

ドライブレコーダー機能用前後カメラの取付方法

アクティベーション（初期設定)

本製品をご使用になるには、まず初期設定を行います。初期設定はWiFi環境下で行います。WiFi環境がない場合はスマートフォンのテザリング機能※を利用してください。 iPhoneでは「インターネット共有」、Androidでは「テザリング」や「個人アクセスポイント(ホットスポット)」という呼称で使われていることもあります。」

車両のイグニッションをオンにし、本機を起動します。

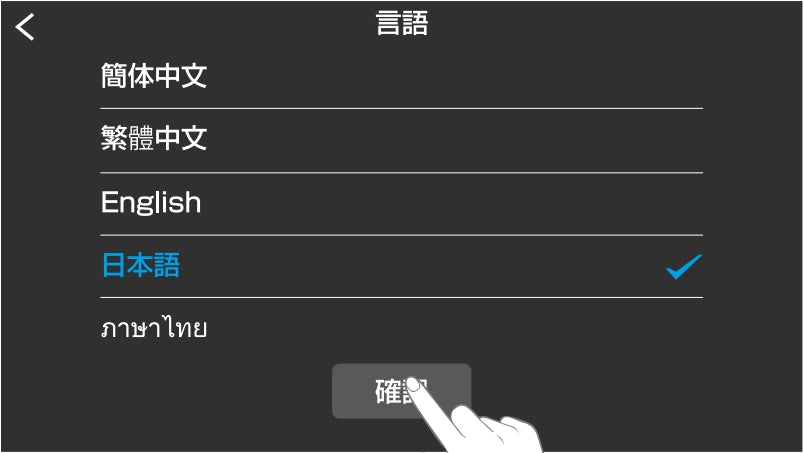

画面表示に従い、言語の選択設定を行います。これらの項目は後からでも変更可能です。

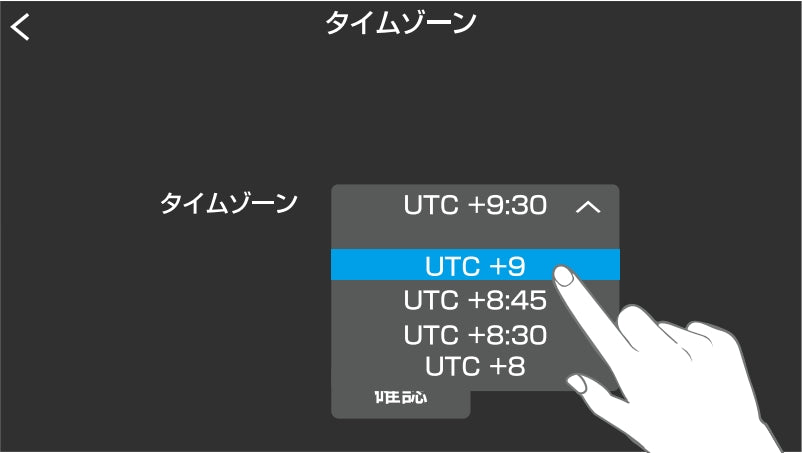

日本のタイムゾーンは「UTC +9」を選んでください。

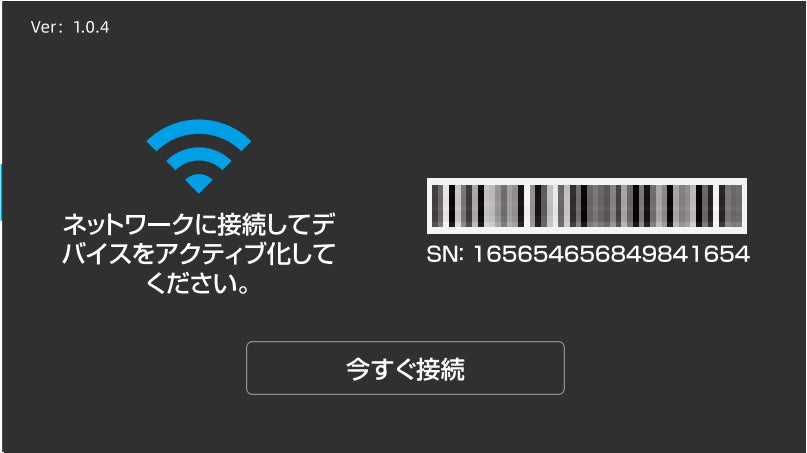

「WiFiネットワークに接続してください」と表示されるので、「今すぐ接続」をタップします。

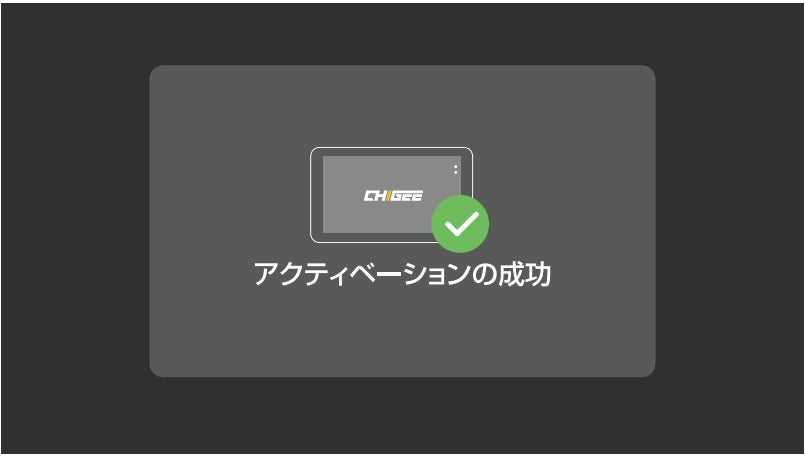

WiFi接続が成功すると「アクティベーションの成功」と表示されます。そのまま画面をタップすると使用上の注意が表示されます。

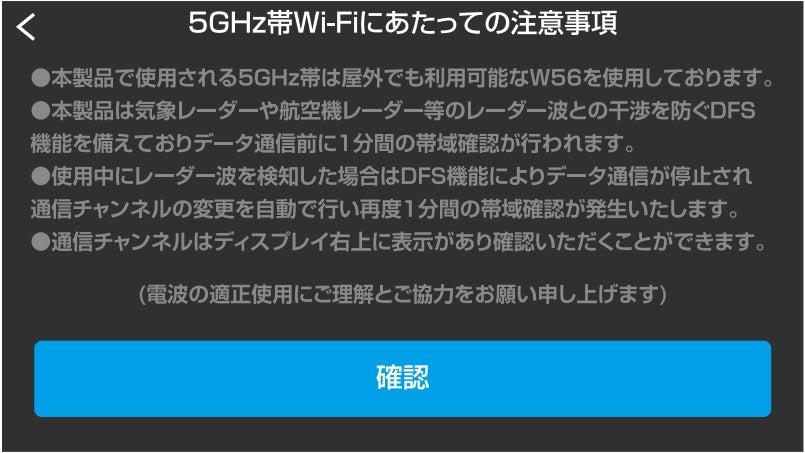

「5GHz帯Wi-Fiにあたっての注意事項」の内容を理解いただいた後、「確認」をタップします。

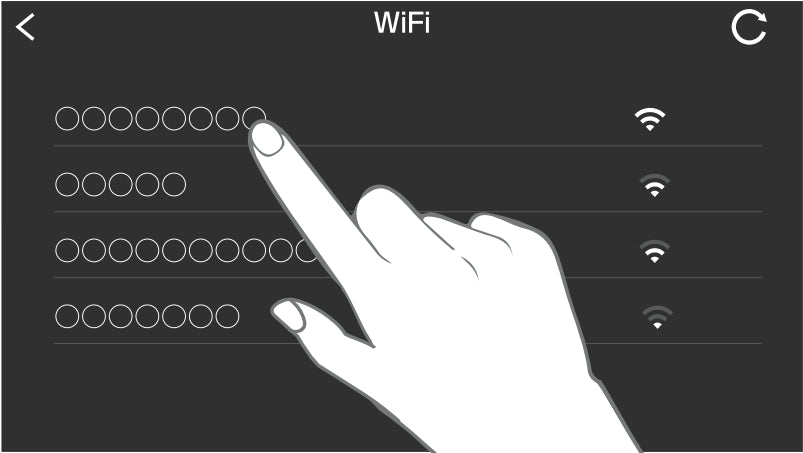

WiFi接続先を選び、WiFi接続先のパスワードを入力します。接続先が見つからない場合は画面右上の更新マークCをタップして接続先リストを更新してください。一度で接続先が見つからない場合は接続先が見つかるまで更新を何度か繰り返してください。

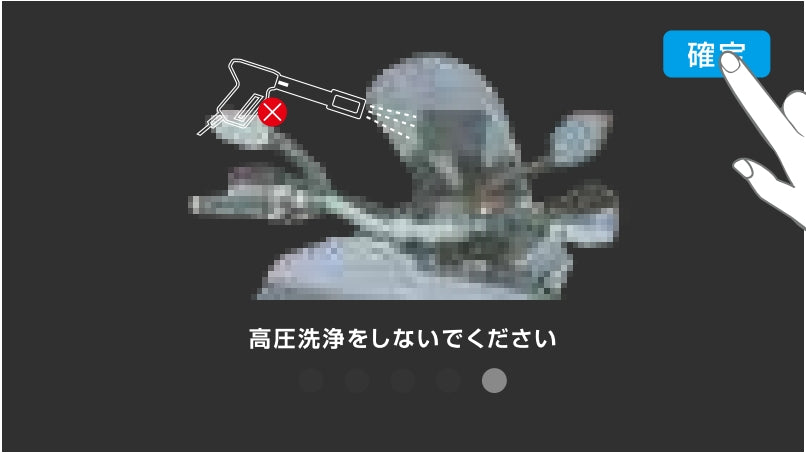

表示された使用上の注意をフリックして読み進んでください。最後のページの画面右上に現れる「確定」をタップして完了です。

ユーザーインタフェース概要

ホーム画面

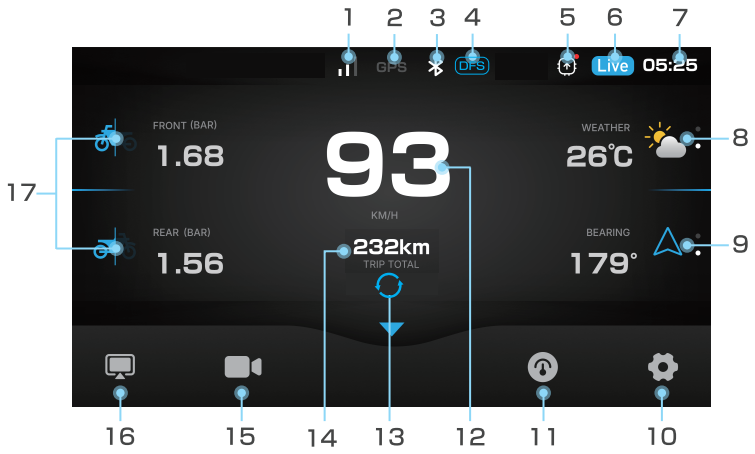

1.4G通信状況
4G通信の電波受信状態

2.GPS受信インジケーター
GPS受信時に点灯します
3.Bluetooth接続状況
4.DFSマーク
屋外モードW56使用時のDFS機能の作動状況の表示。電波干渉チェック時に点滅し、使用CHが隣に表示されます
4.更新通知

タップすると更新メニューに切り替わります
5.更新通知
タップすると更新メニューに切り替わります
6. 4G Live
Streaming CHIGEE GOアプリ経由でのライブストリーミング中に表示
7.時刻
スワイプで切り替え可能

8.天気/日出·日没時間
スワイプで切り替え可能
9.コンパス/ 標高
スワイプで切り替え可能
10.設定
システム設定画面に切り替わります
11.プロメーター
プロメーター画面に切り替わります
12.速度計
時速の表示※1

13.トリップメーター
Cをタップするとリセットされます。
14·ドライブレコーダー

(別売り·オプション)※3

15.リンク

無線リンク画面に切り替わります

16.タイヤ空気圧

(別売り·オプション）※4

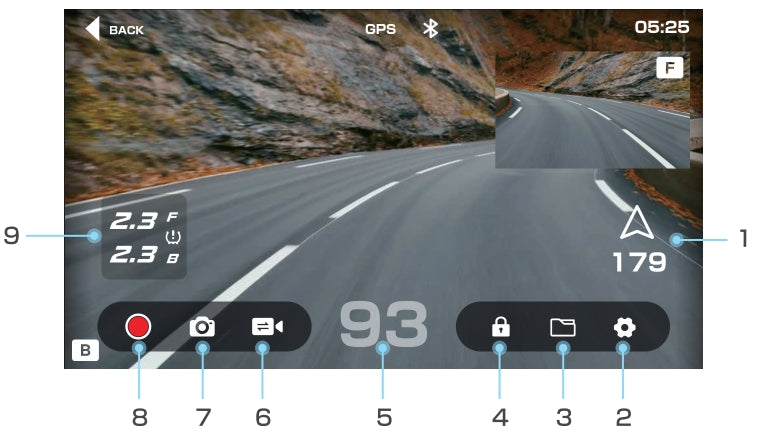

ドライブレコーダー画面

1.コンパス

進行方向の表示※2
2.ドラレコ設定
3.フォルダの表示
4.ファイルをロック
タップした時点の録画ファイルを上書き不可にします。
5.速度計
時速の表示※1

6·表示カメラ切替
7.静止画撮影
8.録画開始/停止
9.タイヤ空気圧
（別売り·オプション）※4

無線リンク機能

本製品はスマートフォンとの無線接続を行い、スマートフォンのアプリ※を表示させることができます。
※画面表示の内容や使用できるアプリは、Apple CarPlayやAndroid Autoの仕様に依存するため、スマートフォンのアプリが全て表示される訳ではありません。

接続について

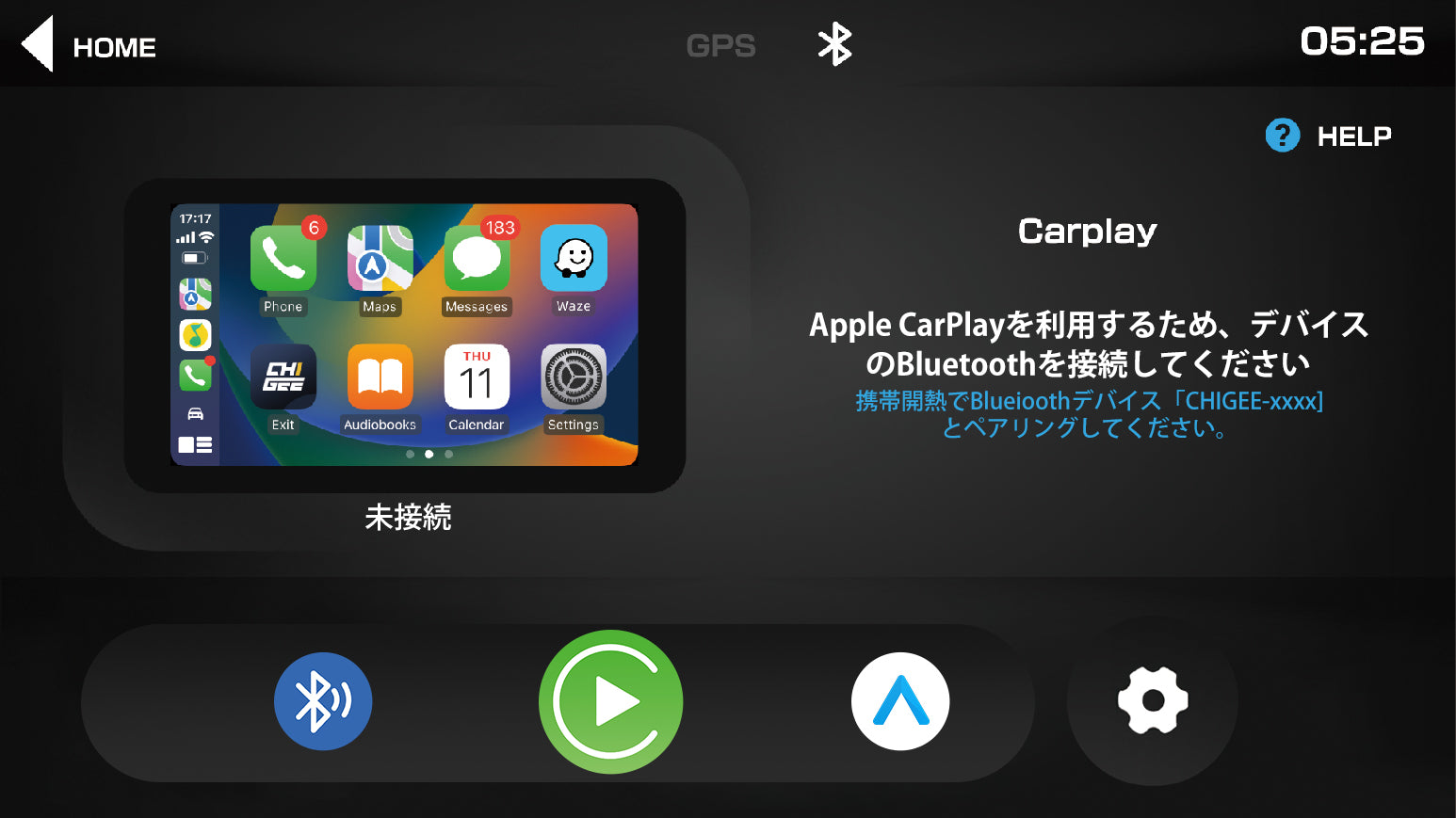

CarPlay

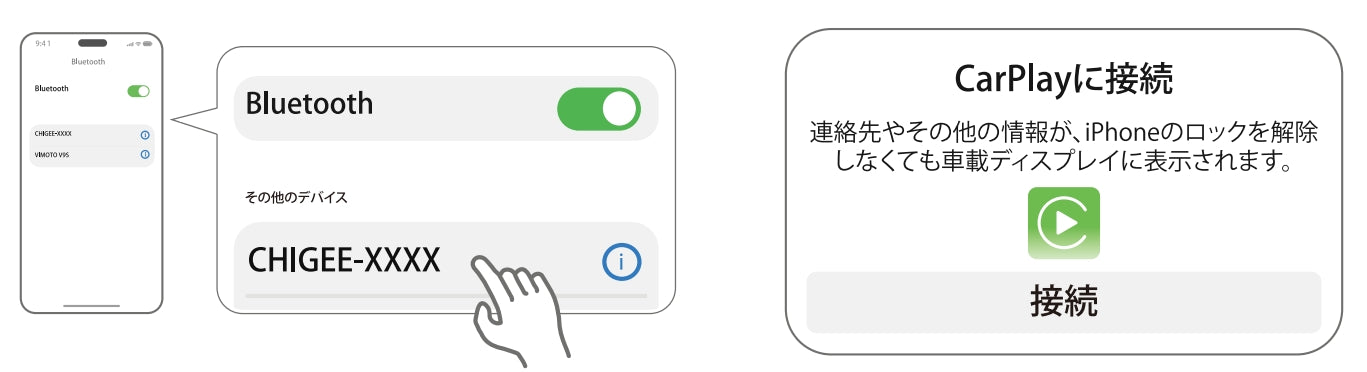

Apple CarPlayを有効にするには、iOSデバイスをBluetooth経由でCHIGEE-XXXXとペアリングします。

1. iOSデバイスの設定メニューより、Bluetooth接続先にCHIGEE-XXXXを検索し、接続します。

2·スマートフォンにCarPlayのポップアップウィンドウが表示されたら、接続を承認しタップして使用します。

Unable to Connect to Carplay

*CHIGEE-XXXX leはメッセージ通知チャンネルです。こちらに接続すると画面リンクはせずにメッセージ通知のポップアップのみ表示されるようになります。メ

Android Auto

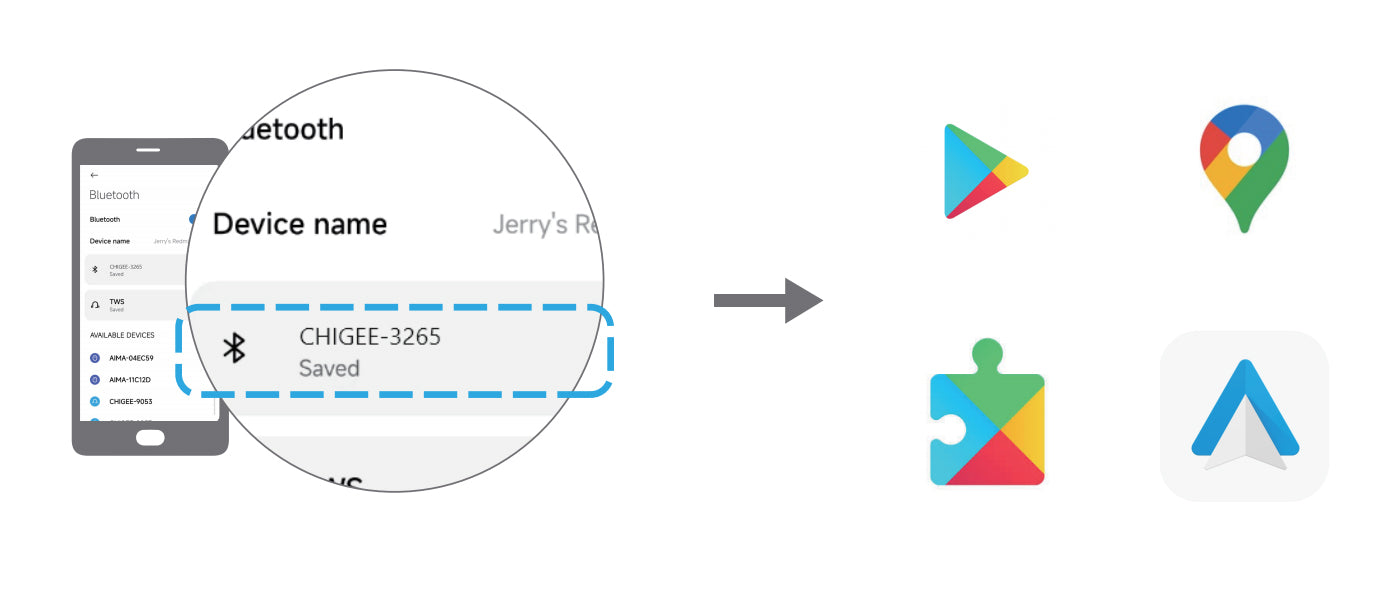

Android Autoを有効にするには、Androidデバイスを Bluetooth経由でペアリングします。
1. AndroidデバイスをBluetooth経由でCHIGEE-XXXXとペアリングします。
2.アプリが最新であることを確認します。

*CHIGEE-XXXX leはiOS通知専用ですのでAndroid端末では接続しないでください。

Unable to Connect to Android Auto

接続設定

無線リンクに使用するWi-Fiの帯域の選択やペアリング設定の削除等ができます。

・自動接続
本機を次回使用する際に、一度接続したスマートフォンを自動接続します。
・高フレームレートモード
画面リフレッシュレートを3OFPS→6OFPSに切り替えFPSが上がるほどカクつきが

なく滑らかな画面描画になります。※2.4GHz帯使用できません。
・2.4GHzモード
データ通信に使用するWi-Fi接続帯域を、通常の5GHzから2.4GHz帯に切り替えることができます。

・融合モード
スマートフォンリンク画面/カメラ画像/プロメーターの3画面同時表示が可能になります。

・接続レコード
過去に接続したペアリング設定を選択し削除できます。

システム設定

主にスマートモニター本体に関する設定や情報の表示を行います。

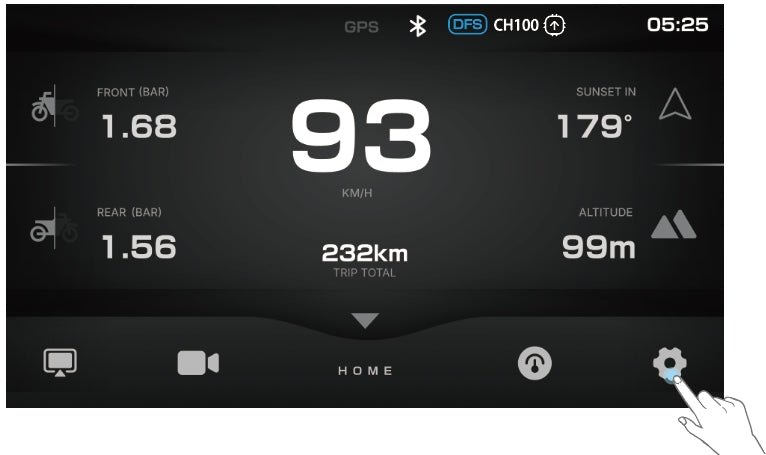

ホーム画面右下のアイコンをタップしメニューに入ります。

画面と音量
画面の明るさ、自動調光のオン/オフ切り替えと操作音や起動音の音量を調整できます。
ストレージ
eMMCストレージとmicroSDカードのフォーマット作業ができます。フォーマットを行うと以前のデータは削除されます。
オプション
デバイス設定メニューに入ります。
CHIGEE GO
専用スマートフォンアプリCHIGEE GOとの接続モードに切り替わります。
Information
本製品の機能に関する説明を閲覧できます。

更新

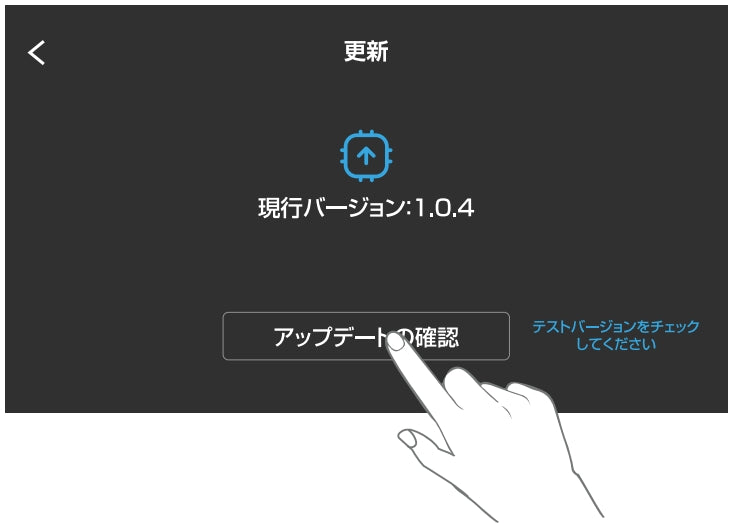

FW(ファームウェア)のバージョン確認やアップデート作業ができます。
言語
使用言語を選択設定できます。
リセット工場出荷時の設定に戻ります。ファームウエアアップデート時にWi-Fiの接続先が見つからない場合や、使用中に不具合が起こった際は一度リセットをお試しください。
About
型番、名称、ファームウェアのパージョン、SNコード、法律と規制情報といったデバイス情報を確認できます。
More
速度表示単位(Km/Mile),温度単位 (℃/E)の切り替えや休憩リマインダー、カメラ切り替えのON/OFFを設定できます。

※本書の表記内容(画面上のメニュー名表記など)はファームウェアのバージョンによって変更される場合がございます。

デバイス設定

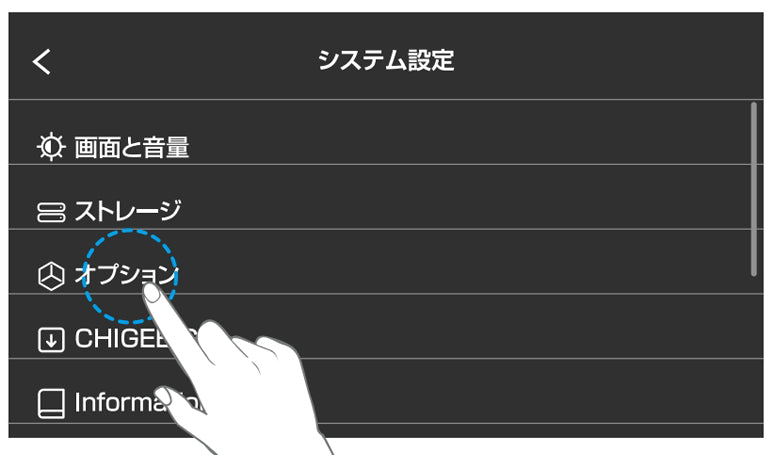

主にスマートモニターに接続する外部デバイスに関する設定を行います。システム設定メニューの[オプション]をタップしメニューに入ります。

日時
日付と時間を設定できます。日時の形式やタイムゾーンの設定も可能です。
空気圧
タイヤ空気圧センサー(SRS-002/オプション)のペアリングや低圧警報値と高圧警報値の変更ができます。
音声出力
音声出力方法の確認ができます。様です。 ※音声出力はスマートフォンに接続する仕様です。
リモコン
プロワイヤレスリモコン(SRS-006) やマルチコントロールモジュール(SRS-012/SRS-013)とのペアリングを行う事ができます。
GPS
電波強度、衛星数、速度、経緯度を確認できます。

OBD
モジュール(発売予定)とのペアリングを行う事ができます。
姿勢キャリブレーション
本製品の取り付け位置による傾斜センサーの補正を行う事ができます。
死角監視
カメラ(SRS-031/オプション)装着時の死角監視機能(BSD)の設定を行う事ができます。
アクションカメラ制御
サードパーティーのアクションカメラを接続して画面のプレビュー/再生/制御を行うためのペアリングを行う事ができます。※アクションカメラ接続時はスマートフォンの無線リンク機能は同時使用できません。
<対応機種> Insta360: X4、Ace、Ace Pro、Ace Pro 2
GoPro: GoPro HERO11 Black 以降

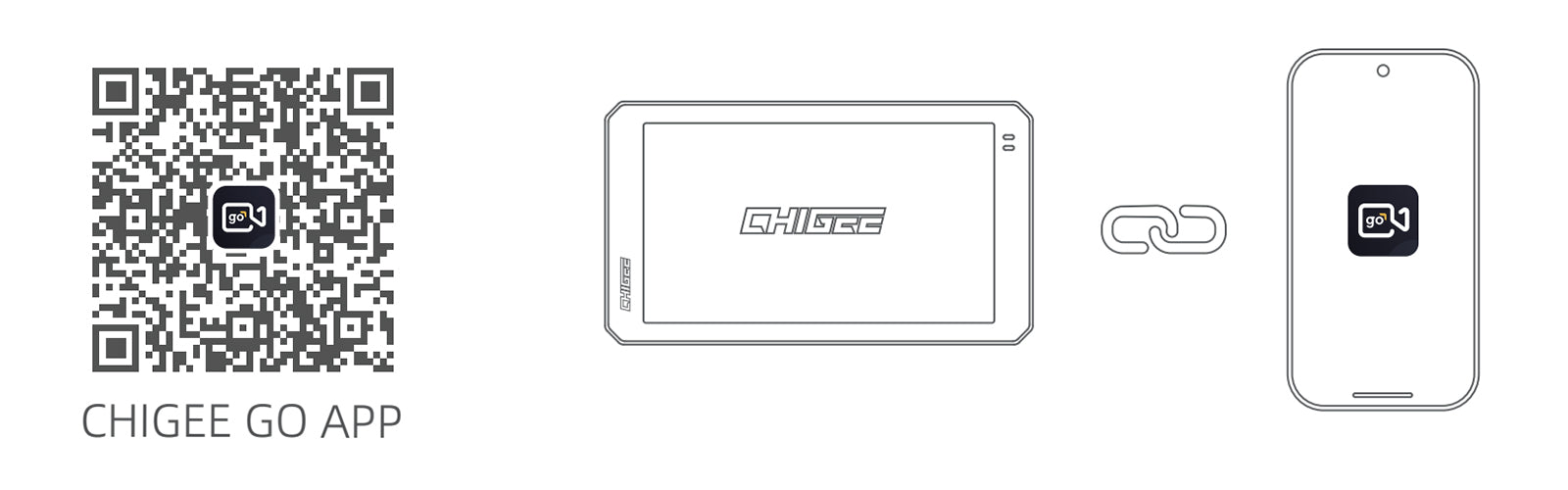

CHIGEE GO アプリ

本製品はスマートフォンアプリ「CHIGEE GO」を使用して4G機能の設定やビデオのダウンロードなどを行います。

CHIGEE Go App User Guide

インストールと認証
①QRコードをスキャン、もしくはApp StoreやGoogle Playストアで検索し、スマートフォンにCHIGEE GOアプリをダウンロードし、指示に従ってインストールしてください。
②アプリを起動し、注意事項の同意と通知/位置情報/アルバム/Bluetooth権限の付与を行います。
③次のページでメールアドレスを入力→[コード取得]で取得した認証コードを入力し、認証を完了します。
デバイスの登録
①スマートフォンにインストールしたCHIGEE GOを起動し、画面右下の[マイデバイス]→[登録デバイス]→[+デバイスの追加]→型番の選択画面でお使いの機種をタップします。
②[デバイスを追加]画面に移行するので、お使いの機種のバーコードをスキャンもしくは入力します。デバイス名欄には任意の名称を入力してください。
デバイスの接続
①モニターの[システム設定]→[CHIGEE GO]をタップします。
②スマートフォンのCHIGEE GOを起動し、[マイデバイス]→[登録デバイス]で登録した機種をタップします。
③CHIGEE GOアプリの[記錄]→[接続の承認]→[デバイスを選択]でCHIGEE-XXXX-leをタップ→スマートフォンの画面指示に従って[接続]→モニターの画面指示に従って[確認]をタップします。

デバイス
4G通信機能の詳細設定と4G通信により取得した車両情報の確認ができます。

記録
モニター本体に保存された録画データの閲覧やダウンロードや録画設定を行うことができます。 ※別売りカメラセット(MFP0198)装着時。

マイデバイス
新規デバイスの登録や取扱説明書の閲覧ができます

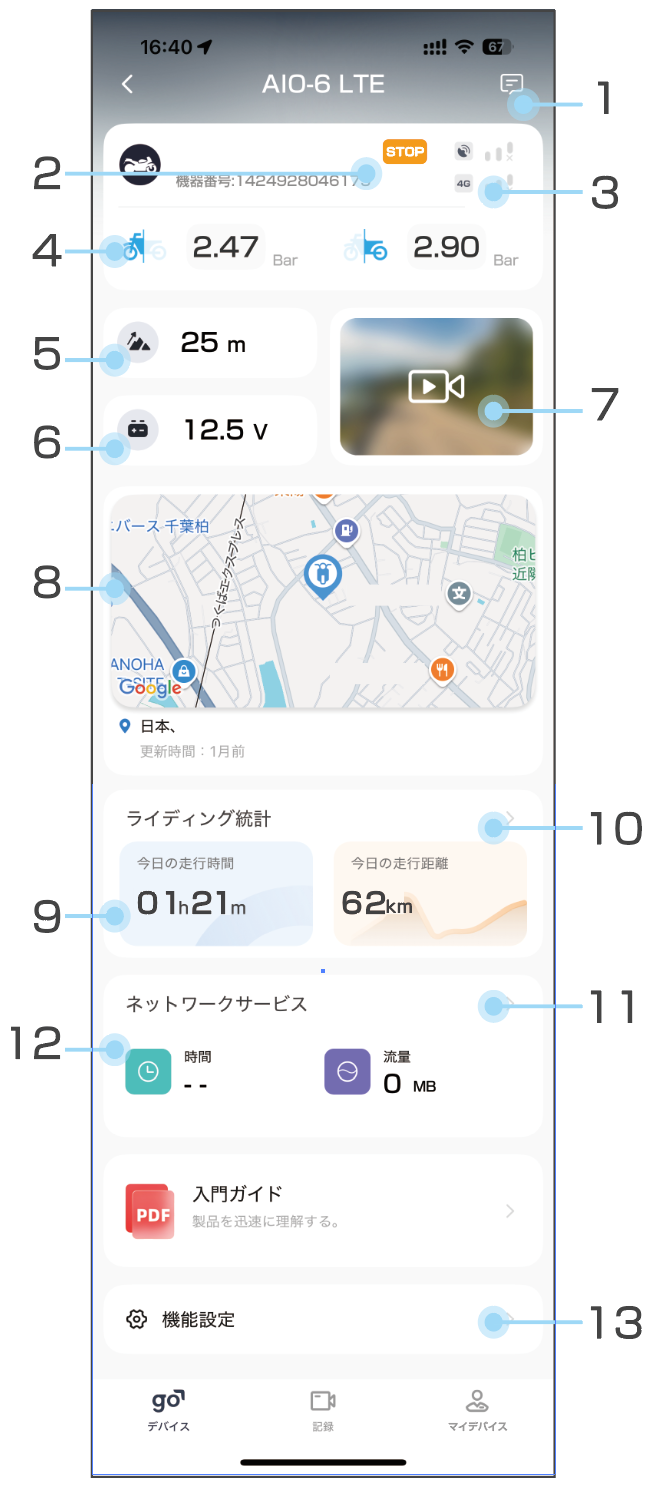

1.通知
2.現在の車両の状態
3.GPS/4G通信状況
4.タイヤ空気圧
5.標高
6.バッテリー電圧
7.ライブストリーミング

8.現在の車両位置
9.ライディング統計
10.走行軌跡の確認
11.データチャージ
→SIMカードのチャージを行えます
12.ネットワークサービス
13.機能設定

4Gライブストリーミングと車両状態

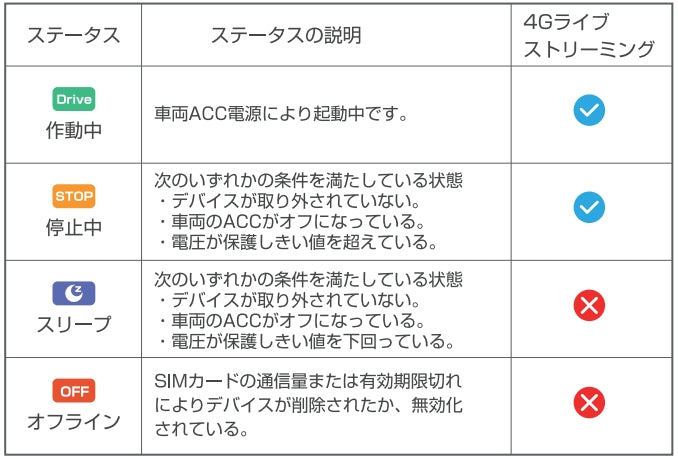

4Gライブストリーミングとは、スマートフォンアプリで車両から離れた場所からでもカメラ映像の確認ができる機能です。本機能が利用できるかどうかは、車両の状態とデバイスの動作状況によって異なります。

SOS緊急通報機能
本製品は4Gネットワークと傾斜センサーを介してバイクの状態をリアルタイムで監視します。重大な事故が発生した場合、自動的に警報を発し、位置情報に基づいたSMSを緊急連絡先しに送信して、迅速な救助をアシストします。緊急連絡先はCHIGEE GOのデバイス画面の[機能設定]にて任意に設定できます。

アラートの手順
SOSアラートポップアップ:緊急時にはアラートウィンドウが表示され、ユーザーは60秒以内に手動で閉じることができます。閉じない場合、システムは緊急連絡先に位置情報を含むメッセージを自動的に送信します。

アラートの仕組み
クラッシュアラート:傾斜角度が士55°を超えてから最初の5秒以内に車両速度が10 km/hを超え、さらに5 km/h未満に低下すると、アラームが発動し位置SMSメッセージが送信さlれます。

転倒アラート

車両速度が5km/h以下で傾斜角度が15秒以上の間士 40。を超えている場合、アラームは発動しますが、SMSメッセージは送信されません。車両が傾いていることをユーザーに通知するためにCHIGEE GOアプリを通じてメッセージを送信します。

*一部地域ではご利用いただけない場合がございますので、サービス提供エリアをご確認ください。
*携帯電話ネットワークの電波が届かない場所ではアラーム機能はご利用いただけません。
*GPS信号がない場合、衝突検知アラートは作動しません。

FWアップデート

本製品は新しい製品機能を導入するために定期的にシステムアップグレードを実施します。ファームウェアをアップデートするには、以下の手順に従ってください。初めてアップデートを行う前にはSDカードを挿入し、フォーマットを行ってください。([システム設定]→[ストレージ]→SDカードを選択し[フォーマット])
