CG OBDワイヤレスモジュールMFP0114

ご注意：OBD機能をご利用いただくには、本体側バージョンは必ずAIO-5Lite（3.0.9以降）、AIO-5Play（1.5.3以降）以降にOTAアップデートしていただく必要がございます。

CG OBDモジュールで広がるバイクライフの可能性

バイクのOBDポートに接続するだけで、エンジンデータのリアルタイムモニタリング、走行映像への各種データ表示、ライディングパフォーマンスの分析が可能になります。

• Yamahaのバイクは2024年以降のモデルのみ対応しております（2023年以前のモデルは非対応）
• suzukiのバイクは2020年以降のモデルのみ対応しております（2020年以前のモデルは非対応）

バイクとの互換性について

CG OBDモジュールは、特定の車種ではなく、バイクの「OBDプロトコル」と「コネクター形状」に基づいて設計されております。

1. 直接接続可能な車両 以下の条件を満たすバイクは、アダプター不要でCG OBDモジュールを直接接続してご使用いただけます： ・OBDプロトコル：ISO 15765-4 CAN（Controller Area Network） ・OBDコネクター：Euro 5規格（6ピン）

対応ブランド・車種について

以下にリストされていない二輪車については、適合性を保証できません。対応していない車種での購入は、互換性がない可能性があることをご理解いただいた上で、お客様の判断でお買い求めください。

適合車種（購入前に製造年をご確認ください）

• 2020年以降の製造車種: スズキ、ハーレーダビッドソン、トライアンフ、CFモト、KTM、ドゥカティ、インディアン、ハスクバーナ、アプリリア（インディアン・スズキなどの合弁ブランドは除く）
• 2022年以降の製造車種: ベネリ
• 2024年以降の製造車種: カワサキ、ヤマハ、ホンダウイング、ホンダドリームウイング（新大洲ホンダ、五羊ホンダなどの合弁ブランドは除く）

2. その他のコネクター形状への対応 お使いのバイクが「ISO 15765-4 CAN」プロトコルを採用しているもの、OBDコネクターの形状が異なる場合、専用アダプターを使用することで、CG OBDモジュールをご利用いただけます。

お使いのバイクのOBDコネクター形状については、カスタマーサービスまでお問い合わせください（詳細は下記の画像をご参照ください）。

ご購入前の重要なお知らせ

CHIGEE OBDをお買い求めの前に、お持ちのバイクのOBDコネクター形状をご確認ください。別途アダプターが必要な場合がございます。

-----------------------------------------------------------------------------------

主な機能

リアルタイムエンジンデータの表示

エンジン回転数、スロットル開度、エンジン温度など、バイクの性能に関わる重要なデータをリアルタイムで画面に表示し、即座に確認することができます。

走行状態の分析

詳細なデータ分析により、ライディングパターンを把握。走行性能の最適化や運転特性の向上にお役立てください。

自動省電力機能

エンジン停止後は自動的に電源がオフになり、スリープモードに移行。バッテリーの消耗を防ぎます。

簡単な取り付け

バイクを改造する必要はありません。CG OBDモジュールは、接続するだけで使用可能です。

映像へのデータ表示機能（AIO-5 Lite）

走行映像にOBDデータを重ねて表示することで、ライディング中のバイクの状態を視覚的に確認できます。 ※本機能は現在開発中で、今後のOTAシステムアップデートにて提供予定です。リリース時期は未定となっております。

-----------------------------------------------------------------------------------

重要な注意事項

データ表示について

表示可能なデータは、バイクのメーカーやモデルによって異なります。これは製品の不具合ではございません。

データ転送速度について

OBD通信プロトコルの違いにより、一部のバイクでは約0.5秒程度の遅延が発生する場合があります。これは正常な動作であり、製品の不具合ではありません。より高速なデータ転送をご希望の場合は、CANバスプロトコルに対応したOBDをご使用ください。K-Lineプロトコルを使用する場合、目立つ遅延が発生する可能性があります。

互換性の確認

お使いのバイクのOBDポートがCG OBDに対応しているかご確認ください。必要に応じて、適切な診断用OBDアダプターケーブルをご購入ください。

対応するCHIGEEモデル

CG OBDモジュールは、AIO-5 LiteおよびAIO-5 Playに対応しています。XR-2には対応していません。OBD機能を使用するには、お使いのCHIGEE製品を最新のファームウェアにアップデートしてください。

-----------------------------------------------------------------------------------

取り付け手順

1. バイクのOBDポートを探します（通常はバッテリー付近にあります）。
2. CG OBDモジュールに付属のケーブルを接続します。
3. モジュールをバイクのOBDポートに直接接続します。

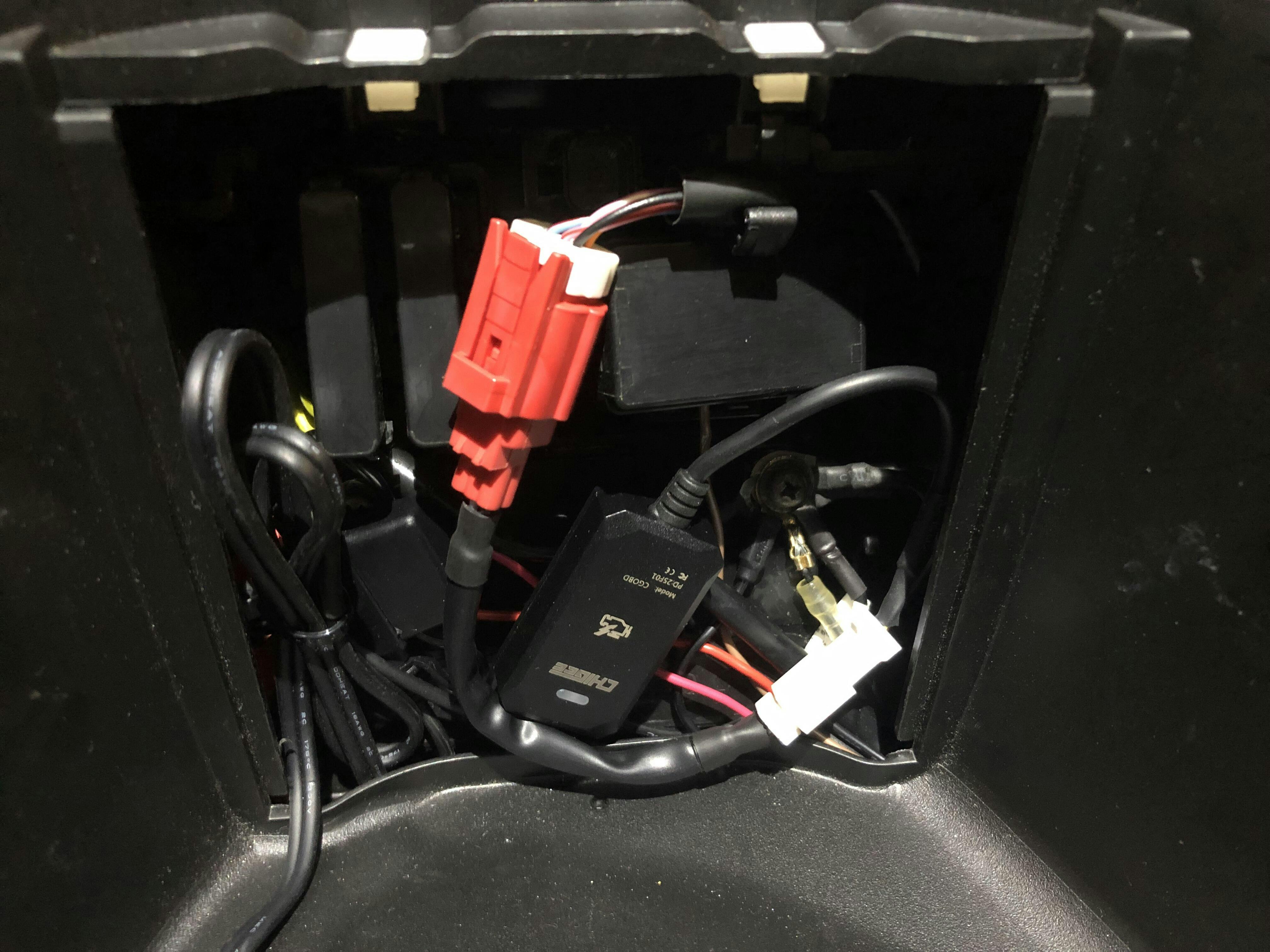

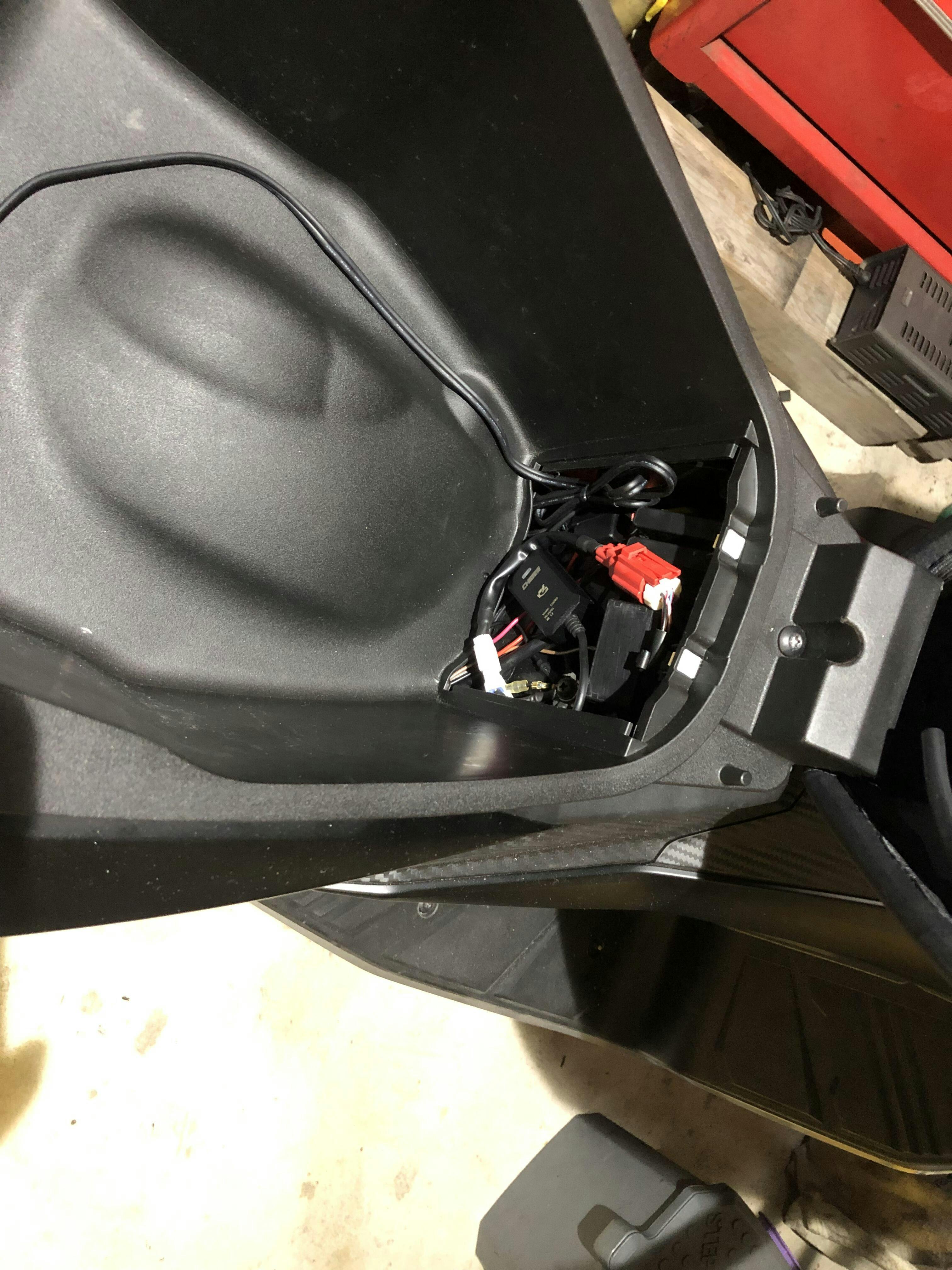

4. OBDモジュールを適切な位置に固定します。
5. これで取り付けは完了です。

-----------------------------------------------------------------------------------

ペアリング方法

システムとのペアリング手順：

1. デバイスの「設定」→「オプション」→「OBD」に進みます
2. 「ペアリング開始」をタップします
3. ペアリング成功後：ホーム画面に戻り、「メーター」にアクセスします。左下の「OBD」をクリックすると、OBD専用のダッシュボード画面が表示されます

-----------------------------------------------------------------------------------
